TCP Segment 구조 직접 확인해보기

• TCP Segment 구조 Diagram

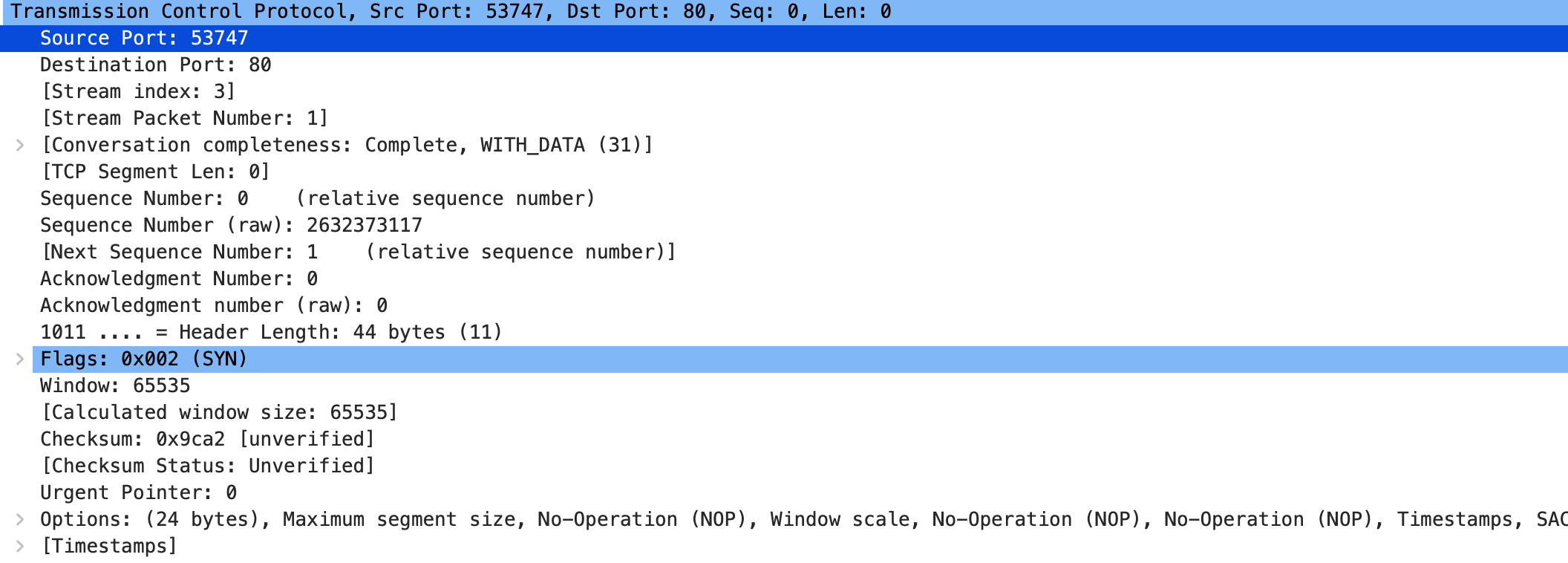

• Wireshark에서 확인한 TCP Segment 구조
• Source Port: 53747
• Destination Port: 80
• Sequence Number: 0
• Acknowledgement Number: 0
• Data Offset: 1011 …. = Header Length: 44 bytes
  • TCP payload 가 시작되는 위치를 나타냄
  • TCP header의 크기를 저장
• Reserved: 0
  • Flags 앞에 존재하며 미래에 사용될 것을 대비해 항상 0으로 설정
  • Wireshark에서는 별도로 표시하지 않거나 Flags의 일부로 포함시킴
• Flags: 0x002 SYN
• Window: 65535
• Checksum: 0x9ca2
• Urgent Pointer: 0
• Options: (24bytes), Maximum segment size, No-Operation (NOP), Window scale, …
• Padding:
  • Options 가 4바이트 로 나누어떨어지지 않는 경우, 크기를 맞춰주기 위해 0을 채우는 필드
  • Wireshark 에서는 별도로 표시하지 않음
• Data: TCP Segment Len: 0
  • payload (data) 가 없는 순수 SYN Packet 이어서 data가 표시되어 있지 않음

---
